Универсальный источник питания


Решаем вместе
Есть вопрос? Напишите нам

Назначение. Универсальный источник предназначен для дуговой сварки на постоянном токе малолегированных сталей при ремонте и эксплуатации техники в полевых условиях или/и двигательной нагрузки переменным трехфазным током.

Суть проекта. Конструктивно источник состоит из приводного двигателя внутреннего сгорания, синхронного генератора, которые крепятся амортизаторами к раме с откидным кожухом. Согласующий трансформатор и схема управления с приборами размещены в блоке управления. На небольшие расстояния источник можно перемещать с помощью двух колес. Топливный бак рассчитан на работу источника 6–8 часов без дозаправки. Внешний вид устройства представлен на рисунке.

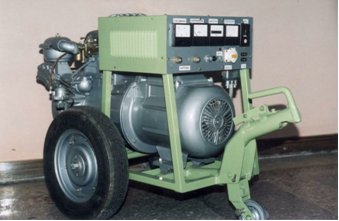

Внешний вид универсального источника питания

Основные параметры универсального источника питания

Мощность генератора: 5,0 (6,0) кВт (кВА)

Номинальное напряжение: В42, 230/130

Род тока : переменный трехфазный

Частота тока, Гц: 50

Ток сварки: А 60–180

Продолжительность сварки, ПН %: 60

Номинальное напряжение на дуге, В: 25

Напряжение холостого хода, В: 60

Тип приводного двигателя: УД-25

Стандартная мощность, кВт: 5,88

Новизна. Универсального источника в том, что в одном генераторе совмещена характеристика, пригодная для режима сварки и жесткая – для питания двигательной и осветительной нагрузок. Универсальный источник заменяет два агрегата: сварочный и электростанцию. Кроме бензинового, в качестве приводного может использоваться дизельный двигатель, вал отбора мощности трактора или любого транспортного средства.

Правовая защищенность интеллектуальной собственности. Патенты РФ № 1358732, № 2049616, № 2107378.

Финансовый план. Стоимость проекта 1,4 млн руб. Израсходовано – 30%. Требуется для завершения – 70%. Рентабельность проекта – 30%. Рентабельность инноваций – 40%. Среднегодовая рентабельность – 20% год. Срок окупаемости зависит от мощности источника и составляет 2–3 года.

Схема коммерциализации разработки. Продажа разработки, уступка патента, предоставление лицензии.

Название организации – инициатора проекта. ФГОУ ВПО «Кубанский государственный аграрный университет». Адрес: 350044, г. Краснодар, ул. Калинина, 13.

Авторы проекта. Богатырёв Н. И., канд. техн. наук, профессор, заслуженный изобретатель России; Темников В. Н., канд. техн. наук, доцент.

Контактная информация. Адрес: 350044, г. Краснодар, ул. Калинина, 13, КубГАУ, факультет энергетики и электрификации лаборатория электротехнологии и автономных источников питания, тел./факс: (861) 221-59-27; моб. +7 918 435-46-36; е-mail: electrolab@kubagro.ru.
