Назначение. Для уборки початков кукурузы, частичной очистки их от оберточных листьев и сбором в бункер.
Суть проекта. В основу обоснования конструкции данного початкоотделяющего аппарата кукурузоуборочной жатки положена рабочая гипотеза: установка дополнительного контура ремней позволит смягчить ударный импульс початка о ремень за счет его деформации, а благодаря созданию силы трения между початком и ремнем можно ожидать увеличения съема листьев обертки с початка. Кроме того, наличие двух усилий, действующих на плодоножку: растяжения под действием протягивающих вальцов и изгиба, возникающего при контакте с ремнем, позволит снизить затраты на отделение початка.
В результате проведенных полевых экспериментальных исследований определено, что использование предлагаемого технического решения на скоростях 6–12 км/ч повышает степень очистки на початкоотделяющем аппарате на 10,8–22,9% и снижает вышелушивание зерна на 4,2–10,9%. Теоретические предпосылки подтверждаются результатом эксперимента.
Область применения. Изобретение относится к области сельскохозяйственного машиностроения, преимущественно к кукурузоуборочным машинам, и предназначено для повышения качества отделения початков от стеблей, уменьшения повреждения початков и вышелушивания зерна.
Початкоотделяющий аппарат:
а – вид сверху; б – разрез А-А: 1 – протягивающий валец; 2 – початкоотделяющая пластина; 3 – подающая цепь; 4 – лапка цепи; 5 – вал; 6 – ведущий шкив; 7 – ремень; 8 – ведомый шкив; 9 – ось

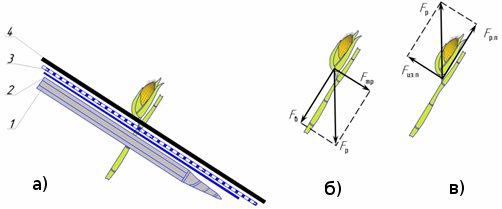

Початкоотделяющий аппарат с дополнительным контуром ремней:
а – схема: 1 – протягивающие вальцы; 2 – початкоотделяющие пластины; 3 – подающие цепи; 4 – дополнительные ремни; б – силы, действующие на початок: Fтр – сила трения, действующая на початок; Fв – протягивающая сила вальцов; Fр – результирующая сила; в – силы, действующие на плодоножку: Fр.п – сила, растягивающая плодоножку; Fиз.п – сила, изгибающая плодоножку
Новизна. Техническим решением задачи является улучшение качества отрыва початков, уменьшение повреждения початков и вышелушивание зерна, в отличие от иностранных (патент США № 5878559А МКИ4 А01D45/02, 1996, патент Франции № 1295640, кл. А01D45/02, 1961).
Правовая защищенность интеллектуальной собственности. Патент РФ № 2229209.
Финансовый план. Расчеты подтвердили эффективность использования переоборудованной приставки КМД-6 к комбайну «Дон-1500Б». Увеличение производительности агрегата в 1,04 раза привело к снижению удельных затрат труда, и росту его производительности. По этой же причине снизились металлоемкость и энергоемкость процесса. Дополнительные капиталовложения на модернизацию приставки составляют 20,65 тыс. руб., окупаются они от экономии эксплуатационных затрат за 2,5 сезона. Но главное – снижается рентабельность производства кукурузы.
Схема коммерциализации разработки. Создание совместного производства, совместная реализация продукции, лицензионное соглашение.
Название организации – инициатора проекта. ФГОУ ВПО «Кубанский государственный аграрный университет». Адрес: 350044, г. Краснодар, ул. Калинина, 13.
Авторы проекта. Труфляк Е. В., канд. техн. наук; Трубилин Е. И., д-р техн. наук, профессор; Кравченко В. С., д-р техн. наук, старший научный сотрудник.
Контактная информация. Адрес: 350044, г. Краснодар, ул. Калинина, 13, КубГАУ, факультет механизации, кафедра сельскохозяйственных машин, ауд. 219, 222, тел.: (861) 221-59-31, (861) 221-59-23, e-mail: trufliak@mail.ru.
